  • RUFIELY ... simplicity <-> functionality

    und weiter geht es ...




    ##########################################################################
    ###PROJEKT V#############################################################
    ###NEUE HUPE--31-01-2011#################################################



    Projektzeit, 2 Personen: ~ 7h
    Zu der normalen Hupe habe ich mir folgende überlegt - Stebel Truck horn von Valk Motorparts
    Das ganze soll geschaltet werden können um nur eine der Hupen benutzen zu können.


    Tip:
    - Wenn man das ganze zum ersten mal macht inkl. vordere Abdeckung und Schweller abbau dauert das ganze und man sollte sich Zeit nehmen ~ 7h
    - Kauf: hier gleich das Installationspaket mit bestellen da ist die nötige Sicherung, Kabelbinder, Schraube ... mit drin


    Anleitungen und Inspirationen für den Hupen Umbau: LINKI


    Hier ein paar Bilder meines Umbaus:
    Hupe wurde auf der linken Seite von vorne Installiert wo sich raum geboten hat.


    Das ganze immer schön mit Kabelbinder befestigt das nicht schleift, wackelt oder brummt.




    Die Kabel wurden durch die vorhandenen "Erhebungen" einzeln durch den Gummi zum Fahrerraum durchgeführt so das die Dichtheit gegeben bleibt.



    Innen wurden die Kabel hinter dem Radio lang verlegt und in der Nähe der Batterie die fliegende Sicherung und das Relais angebracht.



    ##########################################################################
    ###PROJEKT VI#############################################################
    ###KLEINE ANTENNE--31-01-2011#############################################



    Projektzeit: ~ 10min ... mit Antennen-abbruch ~ 1,5h
    Ich wollte eine dezentere Antenne die aber die gleiche Empfangsleistung verspricht.
    Hierzu gibt es bereits einen Thread in den ausführlich berichtet und Erfahrungen ausgetauscht werden: LINK


    Teile:
    Die Blaupunkt Antenne kann man hier kaufen: LINK


    Tip:
    - die alte Antenne habe ich abgebrochen :-( ...hier soll wohl anti Rost Spray und Geduld helfen, naja mit einem Bohrer, einer Menge Gelduld, Hilfe und am Ende einen Gewindebohrer M5 und 4,2mm vorbohren habe ich es dann doch geschafft ^^
    - bei der Blaupunkt Antenne sind gleich zwei Gewinde dabei, das gleichmäßig Dicke passt perfekt - auch nach einer Gewinde-Bohrung ;)


    ERGEBNIS



    ##########################################################################
    ###PROJEKT VI#############################################################
    ###AMBIENTE- & KOFFERRAUM-BELEUCHTUNG--01-01-2011#######################



    Projektzeit: ~ 4h
    Die Idee ist eine Coming Home Funktionierende Beleuchtung die zusätzlich noch schaltbar zur Innenbeleuchtung ist.
    Öffne oder schließe ich also den Wagen so soll die Beleuchtung angehen und fahre ich soll diese automatisch ausgehen.
    Nach einigen hin und her habe ich mich dafür entschieden dies durch die Innenbeleuchtung an der Decke zu löse da diese bereits genau wie gewünscht arbeitet.
    Das ganze soll durch Stromsparende Leuchten in diesem Fall SMDs umgesetzt werden damit hierfür nicht extra eine Sicherung benutzt werden muss.


    Umsetzung:
    Es werden pro Fußraum 2 SMDs Bahnen verlegt und in den Kofferraum kommen ebenso zwei. SMD Bahnen kann man direkt 12v Auto fertig bei Ebay kaufen.
    Die hinteren wie auch die vorderen SMDs werden zu einem Stromkreis zusammengefasst und dann jeweils mit einem Kabel zur Innenbeleuchtung verbunden.


    ERGEBNIS
    So sieht das ganze aus




    ##########################################################################
    ###PROJEKT VII############################################################
    ###BESCHRIFTUNG-ANHÄNGER--02-01-2011###################################



    Projektzeit: ~ 30min

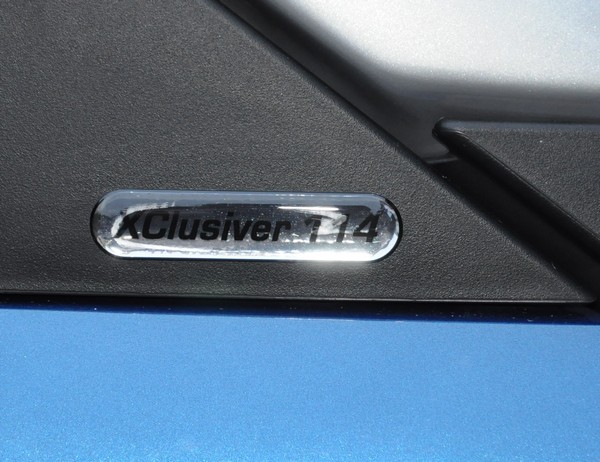

    Auf www.smartsticker.de kann man sich eigene Aufkleber für das Spiegeldreieck, Lenkrad oder z.b. individuelle Anhänger machen lassen.
    Meinen Smart möchte ich natürlich meinem Nummernschild hervorheben bzw. anpassen und so habe ich mir das entsprechende bestellt.


    ERGEBNIS




    ################################
    ###################################
    ######################################
    KRITIK UND LOB SIND HERZLICH WILLKOMMEN
    GREETS RUFIELY

  • RUFIELY ... simplicity <-> functionality

    ##########################################################################
    ###PROJEKT I##############################################################
    ###CLEANING--12-01-2011##################################################



    Projektzeit: ~ 1h
    Möchte natürlich einiges machen hab aber auch so meine Ansprüche - lieber richtig statt halb ^^
    Manches wird schwierig werden da wie gesagt ich mich mal als Anfänger betrachte, hab nicht mal richtiges Werkzeug geschweige irgendwas zum Putzen aber das ließt man ja in den entsprechenden Freds.
    EDIT - Ich hab jetzt gescheites Werkzeug:
    - Komplettsatz mit Knüppelratschen 1/4'' und 1/2'' 65-teilig: LINK


    - TX-Steckschlüssel-Spezialsatz, 23-teilig: LINK


    Es sei kurz erwähnt das ich noch bei der Abholung mir einen Getränkehalter gegönnt habe - und der war auch noch umsonst :D
    UND ich habe mir auf meine Pulsefelgen die Winterreifen drauf ziehen lassen und die bearbeitung dafür bezahlt weil eigentlich waren nur einmal Winterreifen ausgemacht - und das bedeutet die mussten extra 195 für hinten drauf machen ^^
    Also ... ich hab auch schon ein paar Bilder gemacht - Urzustand
    Da sieht man auch schon ein erstes "Extra" -> das Nummernschild ... das hat noch nicht ganz seinen Sinn aber im laufe der Zeit ^^


    So hab mein Auto jetzt einen Tag und musste gleich was machen. Es hat da in den Fingern gejuckt ;)
    Her mit dem Cleaning - nur hinten hab ich gerade kein Bild aber da ist der "SMART" weg.
    Vorher


    Nachher


    Meine Finger danken es mir ... achja mein Fön hat das nicht geschafft trotz 2cm Abstand -> Leihwerkstatt



    ##########################################################################
    ###PROJEKT II#############################################################
    ###HANDY-NAVI-HALTERUNG--12-01-2011#####################################



    Projektzeit: ~ 2h
    Und da ich so einen tollen Klinke Einbau im Handschubfach habe und seit nicht all zu langer Zeit ein Android Handy das besser Navigiert als damals mein geschäftliches Tom Tom habe ich mir zum Geburtstag eine Halterung schenken lassen.
    Dran und fertig - hab ich gedacht :? Pustekuchen, bastel ... bastel ... so sieht das ganze jetzt aus:



    Bin momentan noch nicht ganz zufrieden damit da die Lasche die das Navi hält recht kurz geraten ist. Das ganze werde ich nochmals optimieren dann sollte es passen ^^



    ##########################################################################
    ###PROJEKT III#############################################################
    ###BLAUE INNENBELEUCHTUNG--21-01-2011####################################



    Projektzeit: ~ 11h
    Projektzeit ohne Radio: ~ 8h
    Hab meinen Smart ja noch nicht so lange aber mich juckt es gewaltig unter den Fingern.
    Bevor ich über die Anleitung von smart-IN hier gestolpert bin, hab ich auch noch diese Plasma Lösung hier gefunden: PLASMA
    Die Plasma Lösung ist aber nur halbherzig und verändert das aussehen sehr stark. Halblebig deshalb da es noch die Lüfter, Radio und den elektr. Fensterheber(e. FH) gibt.
    Da mach ich mir lieber die Mühe und mach gleich alles richtig.


    Entscheidungen:
    Immer wieder musste bzw. muss ich mich entscheiden wie ich es nun wirklich will und manchmal per Zufall entstehen dann sachen wie das die Nadel des DZM und der Uhr auch umgelötet wurden und somit auch bleu sind - ich könnte es zurück Löten, aber irgendwie hat es was.


    Möchte nicht an dieser Stelle auf die Anleitungen hinweisen die vollkommen ausreichen aber mit meinem kleinen Infos ergänzen.


    ###ARBEITSGERÄTE############################
    Torx 6,8,10,15,20, Schraubendreher
    schmalen Schraubendreher z.b. 0.8x4.0, zum Zeiger lösen
    großen Schlitzschraubenzieher, zum Wagen-verschalung lösen
    Neuer Lötkolben 30Watt besorgt wo die Temperatur einstellbar ist(Lötkolben 15Watt - bei Verunreinigung der Spitze tut sich nichts mehr!),
    Lötzinn, kauf SMD Paste war unnötig
    leichtgängige Pinzette(Pinzette mit Licht - ausgesorgt da zu großer "pressdruck"auf dauer ausgeübt werden muss)
    Tischlampe!
    Entlötlitze!
    ruhige Hände ;)



    ###SMDs############################
    Tacho 9xPLCC2 - - 9xPLCC4(seitliche Infos-Anzeigen, Gurt, Wasser, Licht, ...)... ich habe NUR Ablendlicht und Eco umgelötet, da diese nur Info und keine Warnanzeigen sind
    Uhr/DZM 8xPLCC2 -
    Schalterleiste - 7x0805 - 4xPLCC4("Aktive" leuchten, z.b. Warnblinker, Nebelleuchten, ...)
    Fensterheber 3xPLCC2 -
    Lüftung 4xPLCC2 - 6x0805 -
    Radio10 - 24x0805 - 6xPLCC4(Display Hintergrund-Farbe)


    Ergibt:
    24xPLCC2
    19xPLCC4
    37x0805
    =80x Lötspass ;-)
    Das ganze kann man bei Ebay recht günstig kaufen
    Tip: achtet auf die mcd(Helligkeit) Angabe, über 500mcd sollte zu hell sein
    PLCC4 Problem: man bekommt diese OFT als RGB Version angeboten das bedeutet NICHT einfarbig
    Lösung: einfarbige bei CONRAD kaufen oder voelkner.de, oder bei ebay nach BLUE suchen ;)


    ###ECKDATEN MEINER VERWENDETEN SMDs#################################
    50 blaue SMD LEDs PLCC2 / 3528
    Farbe: BLAU
    Gehäusetyp: PLCC-2 Gehäuse, farbloser Verguss
    Besonderheit des Bauteils: extrem breite Abstrahlcharakteristik
    Größe (BxLxH): 3,5 x 2,8 x 1,9mm
    Wellenlänge: 468nm
    Abstrahlwinkel: Lambertscher Strahler (120°)
    Technologie: InGaN
    Helligkeitsklasse: typ. 280 mcd
    Gruppierungsparameter: Lichtstärke, Wellenlänge
    Betriebsspg.: min. 2,8V max. 3,6V
    Betriebsstrom: typisch 30mA
    Betriebtemp.: -40 °C bis 100 °C
    RoHS Conform


    50 blaue SMD Leds 0805
    Farbe: BLAU
    Gehäusetyp: 0805, klarer Verguss
    Besonderheit des Bauteils: sehr kleine und flache Bauform
    Größe (BxLxH): 2,0 x 1,25 x 1,1 mm
    Wellenlänge: typ. 465nm max. 467nm
    Helligkeitsklasse: typ. 240 max. 310 mcd
    Abstrahlwinkel: horizontal 130°, vertikal 180°
    Betriebsspg.: typ. 3,0V max. 3,2V
    Betriebsstrom: 20mA


    PLCC 4-Gehäuse Avago Technologies HSMN-A400-R8PM2
    Farbe Blau
    Gehäuse PLCC 4
    Typ HSMN-A400-R8PM2
    IF 30 mA
    Abstrahlwinkel 120 °
    Lichtstärke IV 140 - 355 mcd
    Leistung 114 mW
    Wellen-Länge 470 nm
    Betriebstemperatur -40 - +100 °C
    UF 3.8 V
    RoHS-konform Ja


    ###GROEßEN INFO################################


    ###ANLEITUNG FORGEHENSWEISE############################
    TIPS vorweg:
    - ich würde die alten SMD aufheben falls man rückrüsten möchte
    - 0805 SMD sind kleiner als die PLCC2 und für fortgeschrittene, am besten der Reihenfolge unten folgen - dann hat man etwas Erfahrung ;)
    - die PLCC4 haben 1anode aber 3cathoden, nicht vertauschen beim löten - BILD zur Erklärung



    1. e. FH
    Ausbau & SMDs: LINK
    Tip:
    - die Beifahrerseite zu lösen ging bei mir sehr schwierig hier nicht beirren lassen, ja man braucht im Prinzip schon viel Kraft bzw. Gewalt. Hat man links einen Schlitz Schraubenzieher darunter gehebelt so verklemmte sich der Rest bei mir. Das ganze jetzt arretieren das es nicht wieder zurück geht und dann weiter oben und nachher weiter unten den Schraubenzieher angesetzt und mit Kraft gehebelt.
    Der Rest siehe Anleitung
    - Ein-/Ausbau: auf die richtige Modulseite achten siehe bild

    - Ausbau: ganz einfach zu öffnen über zwei klipps pro Seite siehe link im bild

    - so sieht das gnaze zerlegt aus

    - Immer für einen festen Stand sorgen gilt auch für die anderen Arbeiten
    BEISPIEL



    2.Cockpit: DZM und Uhr
    Ausbau: LINK
    SMDs: LINK
    Tip:
    - ich habe keine Wiederstände getauscht, nur SMDs
    - will man die Zeiger in Rot behalten die zwei inneren SMD nicht tauschen
    - bewegt sich nach dem Einbau der DZM z.b. nicht mehr -> dann sitzt der Zeiger zu arg, er muss leicht Spiel haben
    - möchte man kein Rasten der Cockpit teile um diese feiner einstellen zu können -> Nase entfernen, diese liegt in der Nähe vom Stecker



    3.Lüfter
    Ausbau: LINK
    SMDs: LINK
    Tip:
    - Einbau/Ausbau: euch ist die Verlängerung der Lüfterstuerung(VdL) am anderen Ende(hinter dem Tacho) heraus gerutscht: Vorsicht beim einstecken die Nase(am Auto) muss IN die Hülse die ihr in der Hand habt, also hier am besten als erstes drüber stülpen und einfach drüber schieben - das Loch in der Hülse muss natürlich genau über der Nase sein damit sie einrastet
    - Ausbau:
    1. die seitlichen Reglerscheiben entfernt man in dem man Lüftung 2 oder 22Grad einstellt und dann mit zwei Schraubenziehern druck nach INNEN ausführt die Scheibe heraus zieht.


    2. Die Kappe lässt sich mit Druck von unten heraus hebeln


    3. Die VdL Steuerung entfernt man in dem man die Nasen hinein drückt


    4. man muss das Kabel mit den 3 Lötstellen nicht lösen - einfach umklappen und unter die Platine etwas legen damit es nicht kippelt, Pfeil gibt die Stromrichtung an, meine 0805 SMDs habe zwei Grüne Punkte -> laut Bild wäre das links


    - Löten: um die Lötung zu kontrollieren reicht es die die zwei Stecker vom Auto in der Platine einzustecken, jetzt kann man die Platine leicht zurück klappen und genau sehen welche funktioniert evt. muss natürlich erst die Funktion aktivieren damit entsprechende SMDs leuchten
    - Einbau: oh man hab ich beim Einbau Haare gelassen, wenn es euch auch so geht ganz ruhig. Problem die VdL ist extrem kurz
    ->Lösung: Lüftungssteuerung komplett anschliessen, Luftkanal wie Kopfhörer über die Lüftungssteuerung ziehen - hierzu muss mann diese leicht nach aussen drücken damit man über die zwei Nasen kommt



    4.Radio
    Ausbau: LINK
    Ergänzende/Alternative für Ausbau: LINK
    SMDs: LINK
    Tip:
    - Auf die richtige Verkabelung beim Ausbau achten evt. ein Foto schiessen


    - der richtige Moment um den MP3 Anschluss zu integrieren, dieses Kabel wird von hinten betrachtet links über dem zweiten Stecker eingesteckt
    - Ausbau: für alle unsicheren so löst man die Kabel intern



    - ergänzend noch wie man den Regler löst, auf der hinter seite die klips lösen


    - zum testen der SMD-Lötung reicht es die Platine an das vom Radio kommende Kabel zu hängen, das Display muss nicht angeschlossen sein



    5.Tacho
    Ausbau: LINK
    Zerlegen: LINK
    SMDs: LINK
    SMDs Beleuchtungs-Funktion!: LINK



    ERGEBNIS
    Nach dem das ganze umgebaut ist sieht es so aus :-)





    ##########################################################################
    ###PROJEKT IV#############################################################
    ###WEISSER BLINKER--24-01-2011############################################


    Projektzeit: ~ 15min
    Hatte von der Möglichkeit gelesen seinem Auto das gewisse etwas zu geben in dem man die schönen Klarsicht Scheinwerfer aufwertet.
    Also habe ich mich für die durchsichtigen, leicht blauen Blinker von Osram Diadem entschieden: LINK
    Tip:
    - hat man geschwärzte oder Brabus Scheinwerfer passen wahrscheinlich die Philips Silver Vision besser: LINK


    Anleitung wie man die Lampen an sich tauscht findet man hier: LINK
    Tip:
    - Blinker ist in dieser Anleitung gelb eingekreist




    ################################
    ###################################
    ######################################
    KRITIK UND LOB SIND HERZLICH WILLKOMMEN
    GREETS RUFIELY
